Распредвал диагностика, замена и установка полный обзор

Распредвал: определение износа, снятие и установка + Видео

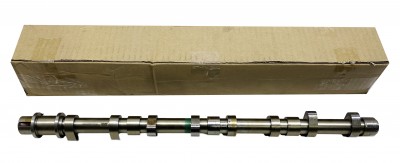

Рабочие такты автомобильного двигателя синхронизирует распределительный вал — отдельный узел газораспределительного механизма. Он редко повреждается, но если не следить за его техническим состоянием, это может произойти в самый неожиданный момент. Замена распредвала проводится только после тщательной его дефектовки.

Показания к замене распредвала

Следить за состоянием распредвала надо регулярно и тщательно. Его неисправность способна также вызывать масштабные поломки в самом двигателе Японского автомобиля. Обычно распредвал начинает «хандрить» глухим стуком во время запуска двигателя. На холодных моторах шум может слышаться в зоне клапанной крышки.

Опытные водители понимают внутренний голос своей машины, быстро определяют урчание двигателя и «левые», нехарактерные шумы. Они в состоянии сразу различить негромкий и ровный звук распредвала, меняющий частоту в зависимости от оборотов ДВС. Если деталь неисправна, то это сопровождается глухими постукиваниями, напоминающими удары молотка.

неисправности также свидетельствуют:

  • ухудшение плавности хода машины;
  • падение мощности ДВС;
  • нестабильная работа на холостых оборотах;
  • сильная вибрация мотора;
  • сложный запуск в морозы.

Особое внимание уделяется сальникам распредвала — они не должны иметь разрывов, трещин или потёртостей. Осматривать надо также целостность привода. Однако по косвенным признакам определить износ распределительного вала сложно. Куда проще это сделать на снятой детали, осматривая её визуально со всех сторон. Нигде не должно быть выбоин, задиров, наплывов алюминия с подшипников. Признак несомненного износа — борозды и неровности на поверхностях коромысел и кулачков.

Проверка износа распредвала

Проверка износа распредвала

В демонтированном состоянии распредвал также можно послушать. Для этого нужно одной рукой держать его параллельно земле, а другой — постукивать сверху. Не должно быть никаких стуков. Обязательно условие: распредвал не должен «ходить» по постели! Иначе, цепляясь за ограничитель, он будет неизбежно создавать шум, который можно ошибочно принять за неисправность.

Качественные распредвалы редко повреждаются раньше срока. А вот китайские или перепакованные в этой стране изделия имеют твёрдость раза в 1,5 ниже, чем у оригинальных. Хороший вал делается из кованной стали.

Замена на новый или восстановление старого распредвала

Повреждения всегда анализируются. По царапинам и задирам на опорных шейках, трещинам и деформациям, эксперты определяют степень износа. Обязательно исследуется область посадки узла в постели. Измеряются размеры шеек и опор корпуса — используется микрометр. Если повреждения сильные, а отклонения в диаметрах большие — проводить ремонт нецелесообразно. Восстановить в таком случае деталь будет сложно, это обойдётся гораздо дороже.

Когда дефекты незначительны — например, выработка вала слабо выражена, царапины на поверхности под сальники небольшие, проводится ремонт. В данном случае отлично поможет шлифовка поверхностей и установка новых сальников с небольшим осевым сечением.

Одна из самых частых неполадок распредвалов — это изнашивание кулачков. Дефект этот проявляет себя обычно характерным стуком внутри мотора при запуске на «холодную». Если игнорировать первоначальные симптомы, проблема усугубится. Возрастёт шум, появится металлический лязг уже не только на стадии пуска, но и в процессе движения.

Кулачок распредвала

Кулачок распредвала

Причинами раннего износа кулачков являются:

  • засорение маслофильтра;
  • заправка некачественным автолом;
  • частый перегрев силовой установки — металл кулачков от этого начинает «вести»;
  • низкий уровень смазки;
  • ошибочно выставленный зазор клапанов;
  • неправильно установленные фазы ГРС.

Вторая частая неисправность — дефекты шеек опоры. К ним относят задиры, царапины, различные потёртости. Опорные элементы также прогибаются, трескаются, изменяют начальную форму. Нарушения мелкого типа вызываются естественным износом или некачественным составом моторного масла. Они легко устраняются шлифовкой и одновременной очисткой внутренних деталей автомобильного мотора — цилиндров, поршней, колец. Одновременно маслонасос и система охлаждения ДВС подвергаются тщательной диагностике, некорректная их работа исправляется.

Искривление опорных шеек определяется не визуально, а на специальном оборудовании. Существует допустимая степень искривления, которая определяется величиной 0,05 мм (для легковых авто).

Значительные дефекты шлифовке не поддаются, поэтому распредвал заменяется новым. Однако крайне важно суметь выявить причину, которая привела к износу. В противном случае, проблема повторится. Как правило, кулачки и опоры часто ломаются, изнашиваются раньше срока в экстремальных условиях. Когда автомобиль эксплуатируется чаще нормы, попадает в ДТП и различные столкновения.

Видео: диагностика износа распредвала

В ролике подробно описан износ кулачков распредвала. Как всё начинается, какие признаки возникают. Мастер показывает на примере распределительного вала Фольксваген, как определять износ элементов по фаске, в зависимости от степени тяжести — слабый, средний и полный.

Инструменты для замены распредвала

Наличие данных инструментов упростит процедуру:

  • набор ключей и головок, включая трещотку;
  • комплект отвёрток — обязательна шлицевая отвёртка для работы с сальником или пинцет;
  • микрометр;
  • вороток для зажима и вращения;
  • динамометр — гаечный ключ для затяжки резьбовых соединений с точно заданным моментом;
  • монтировка;
  • съёмник и оправка для запрессовки;
  • молоток.

Обязательно подготавливается перед заменой ремкомплект, включающий помимо самого изделия: вкладыши, сальник, болты крепления. Если система с гидрокомпенсаторами, то нужно заменить и эти детали.

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

  • ослабить хомут, отделить трубку сапуна от воздушного фильтра;
  • вытащить шланг воздушного фильтра;
  • скинуть трос подсоса;
  • изъять привод газовой заслонки;
  • вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
  • установить распределительный вал в конец сжатия цилиндра номер 4;
  • ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

ослабление цепи распредвала

  • отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
  • снять цепь, подвесить её на проволоку;
  • открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

откручивание болтов постели распредвала

  • снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

  • поставить пружину кулачка;
  • смазать постель чистым маслом;
  • установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
  • завернуть болты упорного фланца, используя ключ на «10»;
  • закрутить фиксаторы, действуя по той же схеме — через один;
  • поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
  • затянуть крепёжный болт звёздочки, используя ключ на «17»;
  • установить стопорную шайбу;
  • задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала. Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках.

Примерная стоимость замены в автосервисе

Как видим, замена распредвала проводится своими руками, в условиях домашнего гаража. Никакого специального оборудования иметь не нужно. С другой стороны, это вмешательство в конструкцию двигателя, что при неудачной попытке может вывести из строя силовой агрегат. Один из признаков неправильной работы — после замены распредвала двигатель начинает троить. Поэтому, чтобы не доводить до капитального ремонта и крупным затратам, многие автовладельцы доверяют процедуру автосервисам.

Цена замены распредвала начинается примерно от 4000 рублей. Если нужно только заменить сальник, в СТО возьмут такую же сумму. Замена датчика вала обходится в 500 рублей. Замена цепи ГРМ легкового автомобиля, оснащённого 4-цилиндровым мотором, оценивается обычно в 6-7 тыс. рублей. На внедорожниках и кроссоверах данная процедура стоит больше — 10-11 тыс. рублей.

Распредвал устанавливают чаще в верхней части головки блока цилиндров, но встречаются системы также с нижним расположением. Последний вариант встречается преимущественно на старых машинах или автомобилях со слабыми моторами. Верхнее расположение элемента, напротив — визитная карточка мощных ДВС с высокими рабочими оборотами.
